🌟MINIATURE CIRCUIT BREAKER (MCB)🌟
🔻🔽Pengertian Miniature Circuit Breaker (MCB)

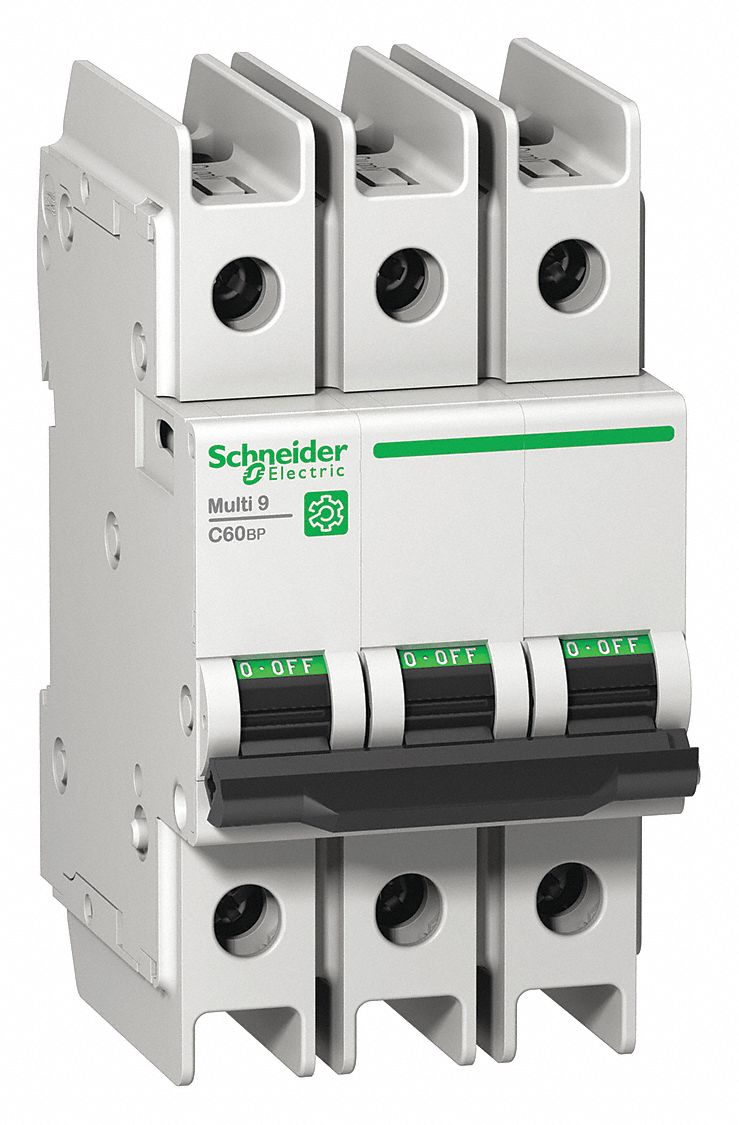

Miniature Circuit Breaker (MCB) adalah perangkat elektronika yang berperan
sebagai pelindung rangkaian listrik dari pembebanan arus yang berlebihan atau karena adanya hubung singkat (short circuit). Miniature Circuit Breaker (MCB) akan memutus rangkaian listrik secara otomatis, jika arus listrik yang lewat melebihi nilai yang ditentukan. Namun jika arus yang lewat sesuai maka MCB akan bekerja sebagai saklar manual yang mengalirkan dan memutus aliran listrik secara manual. Fungsi dari MCB secara umum, yaitu: mengamankan kabel terhadap beban lebih dan arus hubung singkat, melewatkan
arus tanpa pemanasan lebih, menyambung atau memutus rangkaian listrik di
bawah arus pengenal.Miniature Circuit Breaker (MCB) adalah perangkat elektronika yang berperan
🔻🔽Jenis - Jenis Miniature Circuit Breaker (MCB)
Miniature Circuit Breaker dapat dibedakan menjadi 3 jenis berdasarkan karakteristik pemutusan aliran listriknya:
✦MCB tipe B
MCB tipe B akan memutus aliran listrik apabila arus beban yang lewat 3 sampai 5 kali lebih besar dari nilai arus maksimal yang tertulis pada MCB. MCB tipe B pada umumnya digunakan pada instalasi listrik perumahan dan industri ringan.
✦MCB tipe C
MCB tipe C akan memutus arus listrik apabila arus beban yang lewat 5 sampai 10 kali lebih besar dari nilai arus maksimal yang tertulis pada MCB. MCB tipe C pada umumnya digunakan pada industri yang butuh arus lebih besar seperti pada lampu penerangan gedung dan motor kecil.
✦MCB tipe D
MCB tipe D akan memutus arus listrik apabila arus beban yang lewat 10 sampai 25 kali lebih besar dari nilai arus maksimal yang tertulis pada MCB. MCB tipe C pada umumnya digunakan pada alat kelistrikan yang menghasilkan lonjakan arus tinggi seperti mesin sinar X (X-Ray), mesin las, motor - motor besar, dan mesin - mesin produksi lainnya.
Ada beberapa arus nominal MCB yang umum di pasaran: 6A, 10A, 13A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A dan 125A.
🔻🔽Hal Yang Perlu Diperhatikan Dalam Menentukan MCB
Ada beberapa hal yang perlu diperhatikan dalam memilih MCB, supaya MCB dapat bekerja sesuai fungsi yang diinginkan.
✪ Standar
- SPLN 108 / SLI 175, bila MCB digunakan oleh pemakai umum (instalasi perumahan ⇨ kapasitas pemutusan rendah)
- IEC 60947-2, bila MCB digunakan oleh ahlinya (pemakaian pada industri ⇨ kapasitas pemutusan tinggi)
✪ Kapasitas Pemutusan
Kapasitas pemutusan pada MCB harus lebih besar daripada arus hubung singkat pada titik instalasi di mana MCB itu dipasang. Perlu diperhatikan juga besar kapasitas pemutusan di samping arus pengenal pemutus tenaga yang digunakan.
✪ Tegangan
Nilai Tegangan operasional yang mengalir pada MCB harus lebih besar atau sama dengan tegangan sistem.
✪ Jumlah Kutub
✪ Bentuk Kurva Trip (Kurva C atau Kurva D)
Menentukan besar magnetis trip terhadap arus pengenal
✪ Aplikasi Beban
Tipe kabel yang diamankan, tembaga atau alumunium
"Once you stop learning, you start dying"- Albert Einstein
